信号电缆卷筒用于卷取和放出传递弱电信号的信号电缆（如拉压传感器的信号电缆）。当检测设备移动时卷筒能灵活地跟踪检测设备卷取或放出电缆，可避免电缆无规则地堆放而发生拉断、压断电缆现象，以保证检测工作顺利进行。
结构特点：
1、采用差动环结构，实现电缆无触点传递信号。
2.卷筒尾部有限位保护机构，保护差动环。
3.采用蜗卷弹簧为动力，旋转卷筒收放电缆，自身不消耗电能，可自动并灵活地卷放电缆，工作可靠，电缆摩擦甚微。

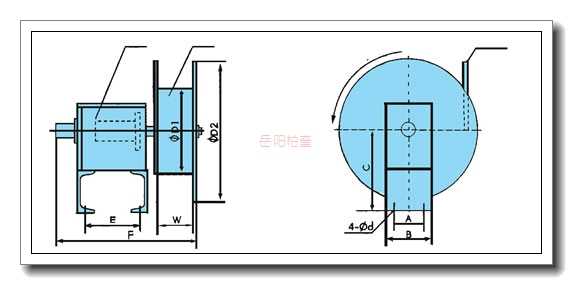

外形尺寸表
|
外型序号 |
A |
B |
C |
D1 |
D2 |
d |
E |
F |
W |
质量 kg |
|
1 |
286 |
336 |
318 |
500 |
600 |
13 |
283 |
600 |
100 |
95 |
|
2 |
286 |
336 |
318 |
500 |
600 |
13 |
362 |
680 |
100 |
105 |
|
3 |
286 |
372 |
418 |
700 |
800 |
13` |
457 |
888 |
100 |
135 |
|
4 |
286 |
372 |
418 |
700 |
800 |
13 |
521 |
958 |
100 |
150 |
主要技术参数表及选型对照表
|
电缆型号 |
10m系列 |
外型序号 |
15m系列 |
外型序号 |
20m系列 |
外型序号 |
25m系列 |
外型序号 |
|
RVVP4×0.5 |
JTA-10-4 |
1 |
JTA-15-4 |
2 |
JTA-20-4 |
3 |
JTA-25-4 |
4 |
|
RVVP6×0.5 |
JTA-10-6 |
1 |
JTA-15-6 |
2 |
JTA-20-6 |
3 |
JTA-25-6 |
4 |
